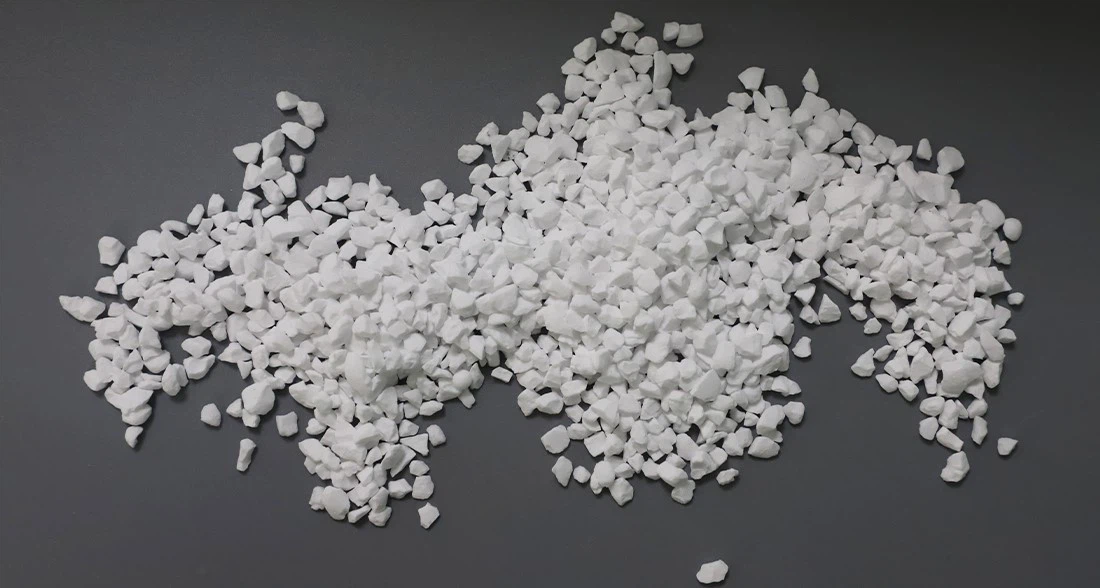

Alúmina tabularEs un -Al denso, completamente encogido y sinterizado.2O3Estructura agregada que consta de granos de 50-400 μm. El corindón tabular se llama así por su forma de grano en forma de placa. La alúmina tabular se prepara mediante calcinación rápida de -Al ultrafino2O3Pellets a una temperatura ligeramente inferior a la de fusión. Después del tratamiento térmico, los pellets de 18-20 mm se trituran o muelen para obtener corindón tabular de diversos tamaños.
Para lograr excelentes propiedades a altas temperaturas, los niveles bajos de óxido de silicio, óxido de hierro y óxido de titanio en el corindón son muy importantes. El contenido ultra bajo de hierro soluble es típicamente menor al 0.002% para refractarios unidos con fosfato. Al comparar la alúmina tabular sinterizada con otros agregados sintéticos con alto contenido de alúmina, como el corindón blanco fundido, la mayor diferencia es el contenido de impurezas con un tamaño más fino. Esto puede causar enormes diferencias de rendimiento, especialmente el rendimiento a altas temperaturas. Un mayor contenido de impurezas introducido en un tamaño más fino reduce en gran medida la estabilidad del volumen a altas temperaturas y la resistencia a la fluencia. Se puede ver una gran diferencia al comparar la porosidad del corindón blanco fundido y el corindón tabular. Aunque la porosidad total de los dos agregados es la misma, existe una diferencia significativa en los poros del grano.
La porosidad abierta de los granos fundidos es 2-3 veces la de los granos sinterizados. La mayoría de los poros de la alúmina fundida están compuestos por grandes poros abiertos, mientras que más de la mitad de los poros de la alúmina tabular son poros cerrados. Una alta proporción de poros cerrados es necesaria para una alta resistencia al choque térmico, que es una característica típica del corindón tabular.
La alúmina tabular presenta una alta resistencia al choque térmico y una gran fuerza. Las micrografías electrónicas de barrido muestran que la superficie de los granos de corindón tabular no es tan lisa como la de los granos de alúmina fundida, sino que es más rugosa y presenta poros hemisféricos poco profundos. Esta estructura superficial promueve su reacción y su entrelazado mecánico con la matriz, mejorando así la resistencia del refractario.
Las principales propiedades de la alúmina tabular son las siguientes:
1. Al de alta pureza2O3concentración del 99,4%;
2. Dureza extremadamente alta del cristal;
3. Baja porosidad abierta y 2-3 veces mayor porosidad cerrada;
4. Alta densidad de empaquetamiento de partículas de 3,2 g/cm3.3;
5. Alto punto de fusión: 2000 grados;
6. Inercia química;
7. Buena resistencia al choque térmico;
8. Excelente estabilidad de volumen;
9. La presencia de microfisuras;
10. Alta resistencia de grano único.
